利達LD6801GK輸入/輸出模塊接線安裝技術

介紹：

利達LD6801GK采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制,可以與利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。

功能：

★ 二總線，無極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點（1～255）。

★ 可輸出一路無源常開點信號。

★ 可輸入一個聯動設備動作后的反饋輸入信號。

★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。

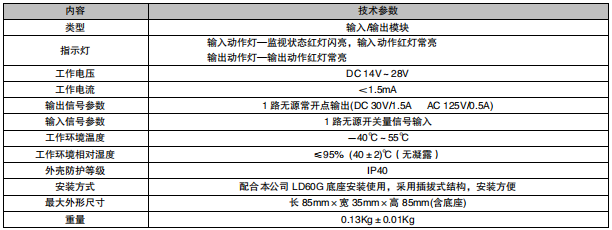

主要技術指標：

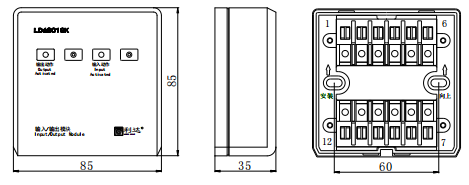

外形結構示意圖：

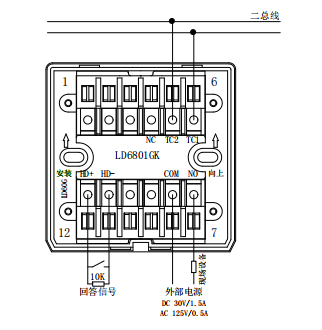

接線示意圖：

備注：HD-、OUT-可共用一根線。

安裝步驟：與 LD4400G-1 相同。
