利達LD-DQ128電氣火災監控主機接線端子說明

一、利達LD-DQ128電氣火災報警監控設備主機介紹：

 利達LD-DQ128 電氣火災報警監控設備主機采用模塊化設計、可靠性高、功能較強、維護方便、易于擴充。采用觸摸液晶屏，界面直觀、易用性強，具有良好的交互性?？蛇x配立柜和琴臺兩種結構進行安裝，應用于大型商場、生活小區、生產基地、辦公大樓、商場酒店等區域的用電防火保護的集中系統管理。

經 消防電子產品質量檢驗檢測中心按照 GB 14287.1-2014《電氣火災監控系統 第 1 部分 電氣火災監控設備》、CCCF-CPRZ-14《消防類產品認證實施規則》檢驗和審核，取得消防產品認證證書。

二、利達LD-DQ128電氣火災報警監控設備主機功能：

★ LD-DQ128 提供 20 路探測回路，每個回路最多連接 255 個地址設備，單機更大 容量 5100 點。

★ 集中區域兼容型監控設備。

★ 采用 7 寸 TFT 真彩液晶，帶觸摸功能，顯示內容豐富、直觀，操作簡便，指示燈指示關鍵狀態。

★ 具有黑匣子功能，可以記錄 4 類事件的歷史記錄信息，分別為報警、故障、輸出、操作，總記錄為 65535 條。

★ 支持在線修改漏電報警閾值，設定范圍：300mA～1000mA,步長 100mA。

★ 支持在線修改溫度報警閾值，設定范圍：55℃～100℃,步長 1℃。

★ 支持與火災報警控制器的通信功能，可將報警信息上傳至集中機上。

★ 支持與消防控制室圖形顯示裝置的通信功能，通過 CAN 總線可實現與圖形顯示裝置的信息上傳。

★ 具有 1 路無源報警信號輸出端子和 1 路無源故障信號輸出端子。

★ 具備主備電切換功能，具有電池充放電智能管理功能。

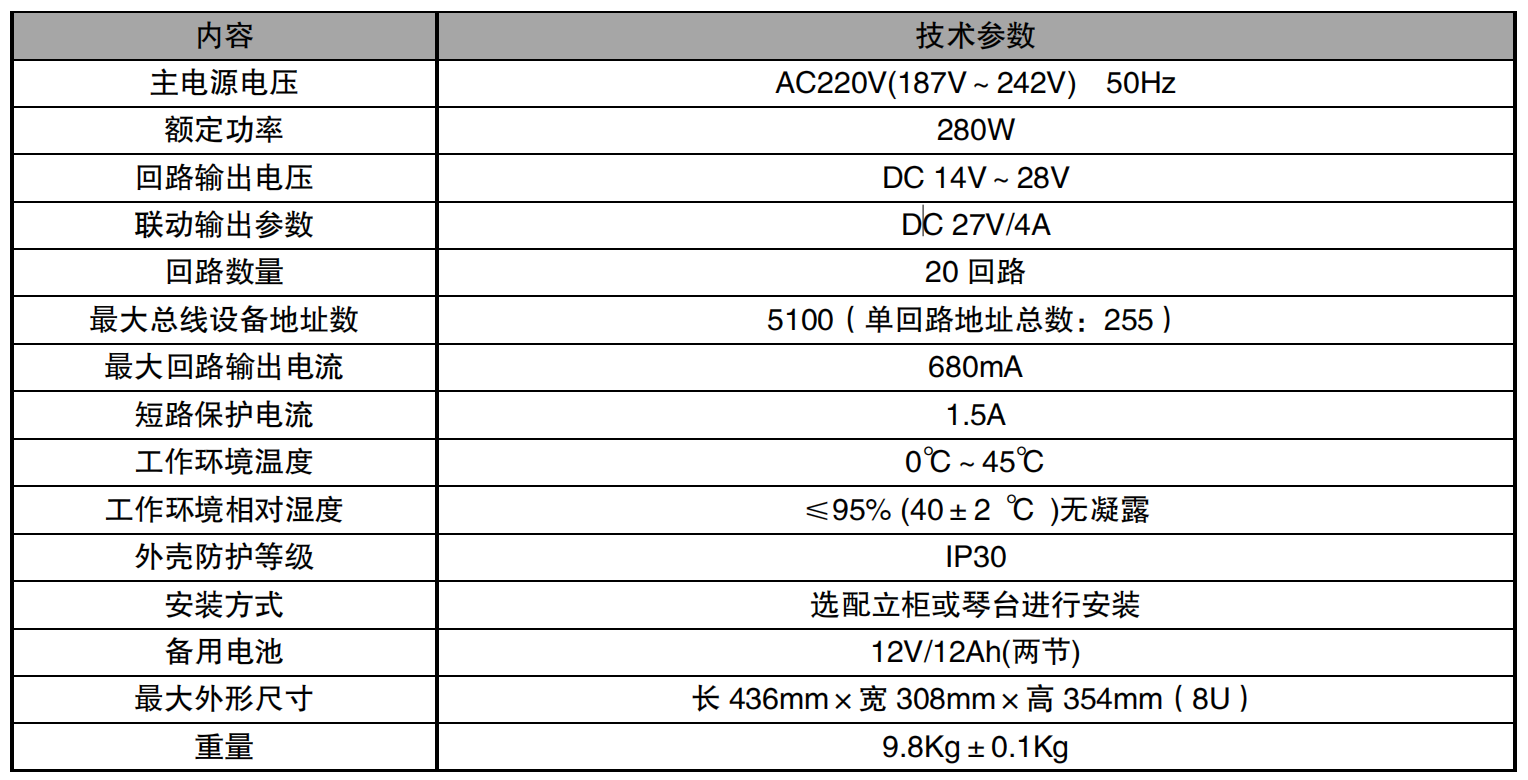

三、利達LD-DQ128電氣火災報警監控設備主機主要技術指標：

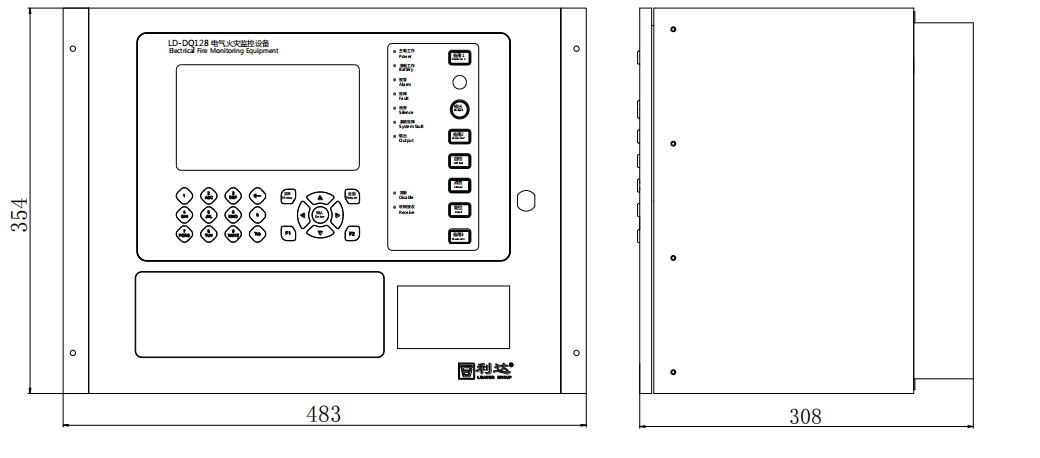

四、利達LD-DQ128電氣火災報警監控設備主機外形與結構尺寸圖：(單位：mm)：

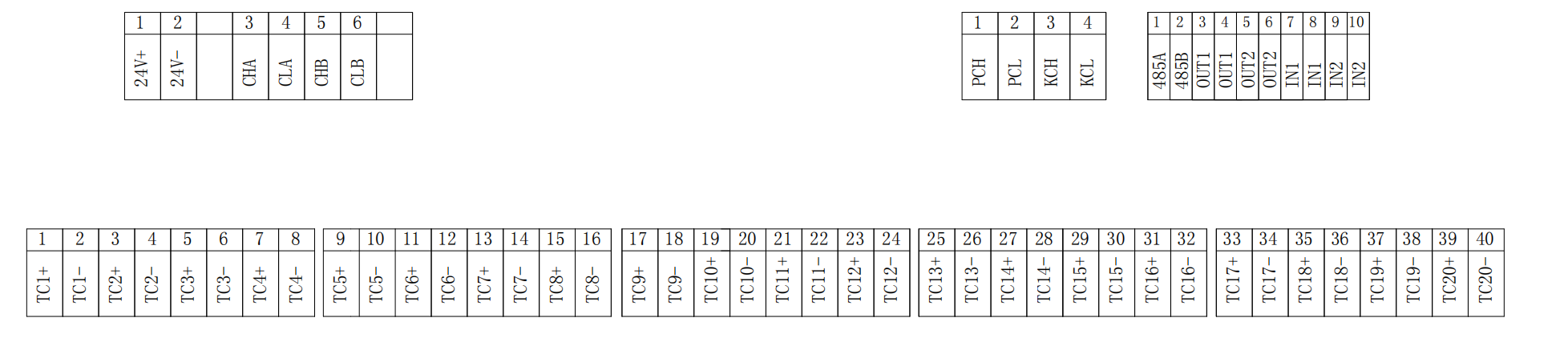

五、利達LD-DQ128電氣火災報警監控設備主機接線端子圖：

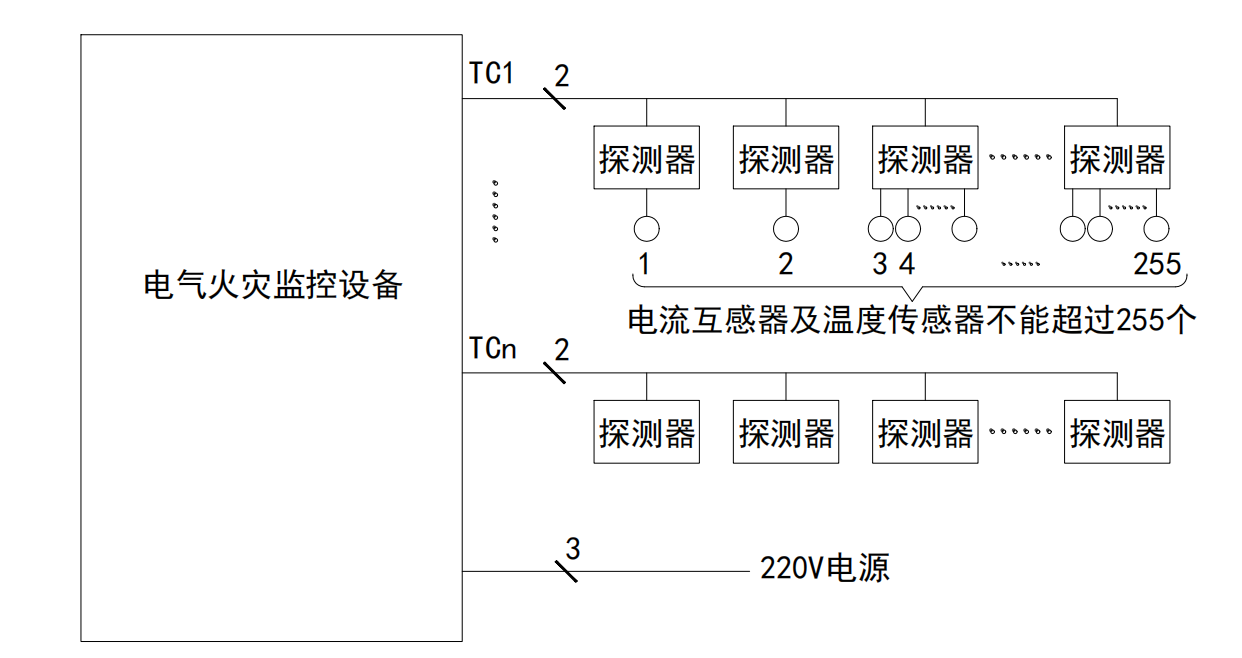

六、利達LD-DQ128電氣火災報警監控設備主機接線示意圖：

備注：當每個探測回路單獨只配接 LDT9004EN 時，建議每回路連接小于 64 個電氣火災監控探測器。
